LXA-OT1プチ改造

Sun 05 Feb 2012 17:00

改造Part2の結果、ご機嫌なサウンドになったLXA-OT1。ただ先の日記で少し触れたが、本体側で気になる部分がまだ残っていた。TDA7491HVのパスコンに相当するC56とC66だ。これをWIMA 0.1uFと交換したい。問題は電解コンデンサを横に寝かしている関係で、そのまま付けると丁度場所が当たってしまうこと。

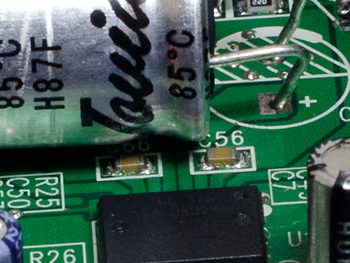

TDA7491HVのパスコンに相当するC56とC66
LXA-OT1 C56/C66 after

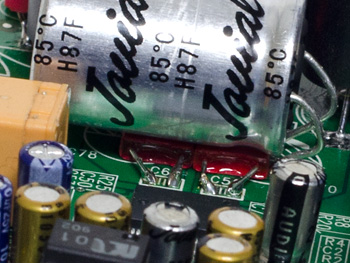

電解コンデンサを少し高くしWIMA 0.1uFを寝かせ何とか収まった

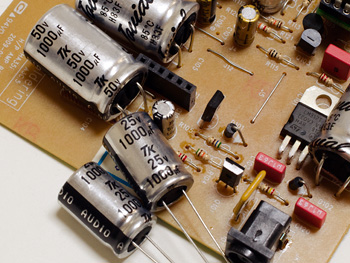

音は……変わった様な変わらない様な（笑） AT-HA35i C50v

ついでにAT-HA35iの電解コンデンサを予定していた25vへ交換
在庫切れで仕方なく付けていた50vとは随分大きさが違う

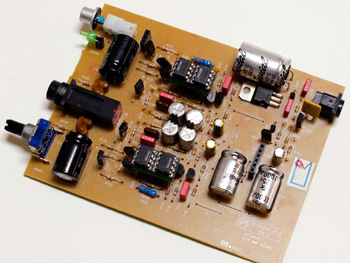

AT-HA35i C25v

今度は後ろのコネクタに当たらずスムーズにケースへ入った
上側の電解コンデンサは特に問題無いので耐圧50vのまま使用
